Kołnierz płaski do przyspawania typ 01 - zdjęcie
Fotografia gotowego elementu

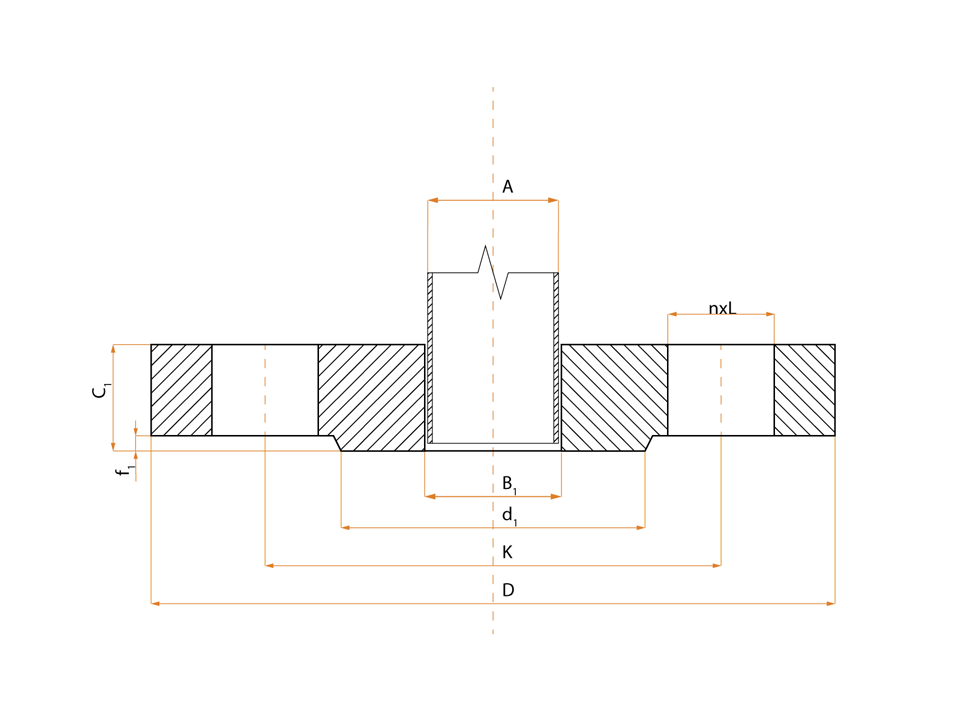

Kołnierz płaski do przyspawania typ 01 - rysunek
Przekrój poprzeczny elementu z oznaczonymi wymiarami. (rys. 1)

Kołnierz płaski do przyspawania typ 01

Kołnierze płaskie do przyspawania według normy EN 1092-1 typ 01. Kołnierze stalowe dostępne dla ciśnień nominalnych PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100. Na zamówienie wykonujemy kołnierze zgodnie z normą DIN i ANSI oraz według indywidualnych wymagań klienta.

Materiały:

  • Stale konstrukcyjne: S235JR (1.0038), S355J2 (1.0577).
  • Stale kotłowe: P265GH (1.0425), 16Mo3 (1.5415), P355NH (1.0565), P355NL1 (1.0566), P355NL2 (1.1106).
  • Stale nierdzewne: X5CrNi18-10 (1.4301/AISI 304), X2CrNi18-9 (1.4307/AISI 304L), X5CrNiMo17-12-2 (1.4401/AISI 316), X2CrNiMo17-12-2 (1.4404/AISI 316L), X6CrNiTi18-10 (1.4541/AIS 321).

Tabele z wymiarami elementu dla różnych ciśnień nominalnych PN, oznaczenia zgodne z rys. 1:

Ciśnienie nominalne PN 2,5 wg normy EN 1092-1:2018
Średnica nominalna DN Rura Kołnierz Śruby Kołnierz
A B D K Przylga C L n Wielkość Masa [kg]
d f
10 17,2 18,0 75 50 35 2 12 11 4 M10 0,36
15 21,3 22,0 80 55 40 2 12 11 4 M10 0,40
20 26,9 27,5 90 65 50 2 14 11 4 M10 0,59
25 33,7 34,5 100 75 60 2 14 11 4 M10 0,72
32 42,4 43,5 120 90 70 2 16 14 4 M12 1,16
40 48,3 49,5 130 100 80 3 16 14 4 M12 1,35
50 60,3 61,5 140 110 90 3 16 14 4 M12 1,48
65 76,1 77,5 160 130 110 3 16 14 4 M12 1,86
80 88,9 90,5 190 150 128 3 18 18 4 M16 2,95
100 108,0 109,0 210 170 148 3 18 18 4 M16 3,30
100 114,3 116,0 210 170 148 3 18 18 4 M16 3,26
125 133,0 135,0 240 200 178 3 20 18 8 M16 4,40
125 139,7 141,5 240 200 178 3 20 18 8 M16 4,31
150 159,0 161,0 265 225 202 3 20 18 8 M16 4,80
150 168,3 170,5 265 225 202 3 20 18 8 M16 4,76
200 219,1 221,5 320 280 258 3 22 18 8 M16 6,88
250 273,0 276,5 375 335 312 3 24 18 12 M16 8,92
300 323,9 327,5 440 395 365 4 24 22 12 M20 11,90
350 355,6 359,5 490 445 415 4 26 22 12 M20 16,80
400 406,4 411,0 540 495 465 4 28 22 16 M20 19,80
450 457,0 462,0 595 550 520 4 30 22 16 M20 24,60
500 508,0 513,5 645 600 570 4 30 22 20 M20 26,40
600 610,0 616,5 755 705 670 5 32 26 20 M24 34,80
700 711,0 a 860 810 775 5 40 26 24 M24 -
800 813,0 a 975 920 880 5 44 30 24 M27 -
900 914,0 a 1075 1020 980 5 48 30 24 M27 -
1000 1016,0 a 1175 1120 1080 5 52 30 28 M27 -
a) podawana przez zamawiającego
Ciśnienie nominalne PN 6 wg normy EN 1092-1:2018
Średnica nominalna DN Rura Kołnierz Śruby Kołnierz
A B D K Przylga C L n Wielkość Masa [kg]
d f
10 17,2 18,0 75 50 35 2 12 11 4 M10 0,36
15 21,3 22,0 80 55 40 2 12 11 4 M10 0,40
20 26,9 27,5 90 65 50 2 14 11 4 M10 0,59
25 33,7 34,5 100 75 60 2 14 11 4 M10 0,72
32 42,4 43,5 120 90 70 2 16 14 4 M12 1,16
40 48,3 49,5 130 100 80 3 16 14 4 M12 1,35
50 60,3 61,5 140 110 90 3 16 14 4 M12 1,48
65 76,1 77,5 160 130 110 3 16 14 4 M12 1,86
80 88,9 90,5 190 150 128 3 18 18 4 M16 2,95
100 108,0 109,0 210 170 148 3 18 18 4 M16 3,30
100 114,3 116,0 210 170 148 3 18 18 4 M16 3,26
125 133,0 135,0 240 200 178 3 20 18 8 M16 4,40
125 139,7 141,5 240 200 178 3 20 18 8 M16 4,31
150 159,0 161,0 265 225 202 3 20 18 8 M16 4,80
150 168,3 170,5 265 225 202 3 20 18 8 M16 4,76
200 219,1 221,5 320 280 258 3 22 18 8 M16 6,88
250 273,0 276,5 375 335 312 3 24 18 12 M16 8,92
300 323,9 327,5 440 395 365 4 24 22 12 M20 11,90
350 355,6 359,5 490 445 415 4 26 22 12 M20 16,80
400 406,4 411,0 540 495 465 4 28 22 16 M20 19,80
450 457,0 462,0 595 550 520 4 30 22 16 M20 24,60
500 508,0 513,5 645 600 570 4 30 22 20 M20 26,40
600 610,0 616,5 755 705 670 5 32 26 20 M24 34,80
700 711,0 a 860 810 775 5 40 26 24 M24 -
800 813,0 a 975 920 880 5 44 30 24 M27 -
900 914,0 a 1075 1020 980 5 48 30 24 M27 -
1000 1016,0 a 1175 1120 1080 5 52 30 28 M27 -
a) podawana przez zamawiającego
Ciśnienie nominalne PN 10 wg normy EN 1092-1:2018
Średnica nominalna DN Rura Kołnierz Śruby Kołnierz
A B D K Przylga C L n Wielkość Masa [kg]
d f
10 17,2 18,0 90 60 40 2 14 14 4 M12 0,60
15 21,3 22,0 95 65 45 2 14 14 4 M12 0,67
20 26,9 27,5 105 75 58 2 16 14 4 M12 0,94
25 33,7 34,5 115 85 68 2 16 14 4 M12 1,11
32 42,4 43,5 140 100 78 2 18 18 4 M16 1,82
40 48,3 49,5 150 110 88 3 18 18 4 M16 2,08
50 60,3 61,5 165 125 102 3 20 18 4 M16 2,73
65 76,1 77,5 185 145 122 3 20 18 4 lub 8 M16 3,16
80 88,9 90,5 200 160 138 3 20 18 8 M16 3,60
100 108,0 109,0 220 180 158 3 22 18 8 M16 4,42
100 114,3 116,0 220 180 158 3 22 18 8 M16 4,39
125 133,0 135,0 250 210 188 3 22 18 8 M16 5,43
125 139,7 141,5 250 210 188 3 22 18 8 M16 5,41
150 159,0 161,0 285 240 212 3 24 22 8 M20 7,21
150 168,3 170,5 285 240 212 3 24 22 8 M20 7,14
200 219,1 221,5 340 295 268 3 24 22 8 M20 9,27
250 273,0 276,5 395 350 320 3 26 22 12 M20 11,80
300 323,9 327,5 445 400 370 4 26 22 12 M20 13,60
350 355,6 359,5 505 460 430 4 30 22 16 M20 20,40
400 406,4 411,0 565 515 482 4 32 26 16 M24 27,50
450 457,0 462,0 615 565 532 4 36 26 20 M24 33,60
500 508,0 513,5 670 620 585 4 38 26 20 M24 40,20
600 610,0 616,5 780 725 685 5 42 30 20 M27 54,50
700 711,0 a 895 840 800 5 50 30 24 M27 -
800 813,0 a 1015 950 905 5 56 33 24 M30 -
900 914,0 a 1115 1050 1005 5 62 33 28 M30 -
1000 1016,0 a 1230 1160 1110 5 70 36 28 M33 -
a) podawana przez zamawiającego
Ciśnienie nominalne PN 16 wg normy EN 1092-1:2018
Średnica nominalna DN Rura Kołnierz Śruby Kołnierz
A B D K Przylga C L n Wielkość Masa [kg]
d f
10 17,2 18,0 90 60 40 2 14 14 4 M12 0,60
15 21,3 22,0 95 65 45 2 14 14 4 M12 0,67
20 26,9 27,5 105 75 58 2 16 14 4 M12 0,94
25 33,7 34,5 115 85 68 2 16 14 4 M12 1,11
32 42,4 43,5 140 100 78 2 18 18 4 M16 1,82
40 48,3 49,5 150 110 88 3 18 18 4 M16 2,08
50 60,3 61,5 165 125 102 3 20 18 4 M16 2,73
65 76,1 77,5 185 145 122 3 20 18 4 lub 8 M16 3,16
80 88,9 90,5 200 160 138 3 20 18 8 M16 3,60
100 108,0 109,0 220 180 158 3 22 18 8 M16 4,40
100 114,3 116,0 220 180 158 3 22 18 8 M16 4,39
125 133,0 135,0 250 210 188 3 22 18 8 M16 5,43
125 139,7 141,5 250 210 188 3 22 18 8 M16 5,41
150 159,0 161,0 285 240 212 3 24 22 8 M20 7,16
150 168,3 170,5 285 240 212 3 24 22 8 M20 7,14
200 219,1 221,5 340 295 268 3 26 22 12 M20 9,73
250 273,0 276,5 405 355 320 3 29 26 12 M24 14,20
300 323,9 327,5 460 410 378 4 32 26 12 M24 19,00
350 355,6 359,0 520 470 438 4 35 26 16 M24 28,20
400 406,4 411,0 580 525 490 4 38 30 16 M27 35,90
450 457,0 462,0 640 585 550 4 42 30 20 M27 46,10
500 508,0 513,5 715 650 610 4 46 33 20 M30 64,00
600 610,0 616,5 840 770 725 5 55 36 20 M33 102,00
700 711,0 a 910 840 795 5 63 36 24 M33 -
800 813,0 a 1025 950 900 5 74 39 24 M36 -
900 914,0 a 1125 1050 1000 5 82 39 28 M36 -
1000 1016,0 a 1255 1170 1115 5 90 42 28 M39 -
a) podawana przez zamawiającego
Ciśnienie nominalne PN 25 wg normy EN 1092-1:2018
Średnica nominalna DN Rura Kołnierz Śruby Kołnierz
A B D K Przylga C L n Wielkość Masa [kg]
d f
10 17,2 18,0 90 60 40 2 14 14 4 M12 0,60
15 21,3 22,0 95 65 45 2 14 14 4 M12 0,67
20 26,9 27,5 105 75 58 2 16 14 4 M12 0,94
25 33,7 34,5 115 85 68 2 16 14 4 M12 1,11
32 42,4 43,5 140 100 78 2 18 18 4 M16 1,82
40 48,3 49,5 150 110 88 3 18 18 4 M16 2,08
50 60,3 61,5 165 125 102 3 20 18 4 M16 2,73
65 76,1 77,5 185 145 122 3 22 18 8 M16 3,48
80 88,9 90,5 200 160 138 3 24 18 8 M16 4,32
100 108,0 109,0 235 190 162 3 26 22 8 M20 6,10
100 114,3 116,0 235 190 162 3 26 22 8 M20 6,07
125 133,0 135,0 270 220 188 3 28 26 8 M24 8,21
125 139,7 141,5 270 220 188 3 28 26 8 M24 8,19
150 159,0 161,0 300 250 218 3 30 26 8 M24 10,50
150 168,3 170,5 300 250 218 3 30 26 8 M24 10,30
200 219,1 221,5 360 310 278 3 32 26 12 M24 14,30
250 273,0 276,5 425 370 335 3 35 30 12 M27 20,10
300 323,9 327,5 485 430 395 4 38 30 16 M27 26,60
350 355,6 359,5 555 490 450 4 42 33 16 M30 41,80
400 406,4 411,0 620 550 505 4 48 36 16 M33 57,60
450 457,0 462,0 670 600 555 4 54 36 20 M33 69,80
500 508,0 513,5 730 660 615 4 58 36 20 M33 87,00
600 610,0 616,5 845 770 720 5 68 39 20 M36 127,00
700 711,0 a 960 875 820 5 85 42 24 M39 -
800 813,0 a 1085 990 930 5 95 48 24 M45 -
900 914,0 a 1185 1090 1030 5 a 48 28 M45 -
1000 1016,0 a 1320 1210 1140 5 a 56 28 M52 -
a) podawana przez zamawiającego
Ciśnienie nominalne PN 40 wg normy EN 1092-1:2018
Średnica nominalna DN Rura Kołnierz Śruby Kołnierz
A B D K Przylga C L n Wielkość Masa [kg]
d f
10 17,2 18,0 90 60 40 2 14 14 4 M12 0,60
15 21,3 22,0 95 65 45 2 14 14 4 M12 0,67
20 26,9 27,5 105 75 58 2 16 14 4 M12 0,94
25 33,7 34,5 115 85 68 2 16 14 4 M12 1,11
32 42,4 43,5 140 100 78 2 18 18 4 M16 1,82
40 48,3 49,5 150 110 88 3 18 18 4 M16 2,08
50 60,3 61,5 165 125 102 3 20 18 4 M16 2,73
65 76,1 77,5 185 145 122 3 22 18 8 M16 3,48
80 88,9 90,5 200 160 138 3 24 18 8 M16 4,32
100 108,0 109,0 235 190 162 3 26 22 8 M20 6,10
100 114,3 116,0 235 190 162 3 26 22 8 M20 6,07
125 133,0 135,0 270 220 188 3 28 26 8 M24 8,21
125 139,7 141,5 270 220 188 3 28 26 8 M24 8,19
150 159,0 161,0 300 250 218 3 30 26 8 M24 10,50
150 168,3 170,5 300 250 218 3 30 26 8 M24 10,30
200 219,1 221,5 375 320 285 3 36 30 12 M27 17,90
250 273,0 276,5 450 385 345 3 42 33 12 M30 29,30
300 323,9 327,5 515 450 410 4 52 33 16 M30 45,10
350 355,6 359,5 580 510 465 4 58 36 16 M33 66,70
400 406,4 411,0 660 585 535 4 65 39 16 M36 97,10
450 457,0 462,0 685 610 560 4 a 39 20 M36 -
500 508,0 513,5 755 670 615 4 a 42 20 M39 -
a) podawana przez zamawiającego
Ciśnienie nominalne PN 63 wg normy EN 1092-1:2018
Średnica nominalna DN Rura Kołnierz Śruby Kołnierz
A B D K Przylga C L n Wielkość Masa [kg]
d f
10 17,2 18,0 100 70 40 2 20 14 4 M12 1,00
15 21,3 22,0 105 75 45 2 20 14 4 M12 1,10
20 26,9 27,5 130 90 58 2 22 18 4 M16 1,86
25 33,7 34,5 140 100 68 2 24 18 4 M16 2,36
32 42,4 43,5 155 110 78 2 24 22 4 M20 2,79
40 48,3 49,5 170 125 88 3 26 22 4 M20 3,57
50 60,3 61,5 180 135 102 3 26 22 4 M20 4,90
65 76,1 77,5 205 160 122 3 26 22 8 M20 4,72
80 88,9 90,5 215 170 138 3 30 22 8 M20 5,88
100 108,0 109,0 250 200 162 3 32 26 8 M24 8,34
100 114,3 116,0 250 200 162 3 32 26 8 M24 8,03
125 133,0 135,0 295 240 188 3 34 30 8 M27 12,08
125 139,7 141,5 295 240 188 3 34 30 8 M27 11,71
150 159,0 161,0 345 280 218 3 36 33 8 M30 17,56
150 168,3 170,5 345 280 218 3 36 33 8 M30 16,86
200 219,1 221,5 415 345 285 3 48 36 12 M33 30,44
250 273,0 276,5 470 400 345 3 55 36 12 M33 42,09
300 323,9 327,5 530 460 410 4 65 36 16 M33 58,98
350 355,6 359,5 600 525 465 4 72 39 16 M36 88,64
400 406,4 411,0 670 585 535 4 80 42 16 M39 120,80
500 a a 800 705 615 a a 48 20 M45 -
a) podawana przez zamawiającego
Ciśnienie nominalne PN 100 wg normy EN 1092-1:2018
Średnica nominalna DN Rura Kołnierz Śruby Kołnierz
A B D K Przylga C L n Wielkość Masa [kg]
d f
15 21,3 22,0 105 75 45 2 20 14 4 M12 1,10
20 26,9 27,5 130 90 58 2 22 18 4 M16 1,86
25 33,7 34,5 140 100 68 2 24 18 4 M16 2,36
32 42,4 43,5 155 110 78 2 24 22 4 M20 2,79
40 48,3 49,5 170 125 88 3 26 22 4 M20 3,57
50 60,3 61,5 195 145 102 3 28 26 4 M24 4,98
65 76,1 77,5 220 170 122 3 30 26 8 M24 6,32
80 88,9 90,5 230 180 138 3 34 26 8 M24 7,71
100 108,0 109,0 265 210 162 3 36 30 8 M27 10,67
100 114,3 116,0 265 210 162 3 36 30 8 M27 10,32
125 133,0 135,0 315 250 188 3 42 33 8 M30 17,69
125 139,7 141,5 315 250 188 3 42 33 8 M30 17,22
150 159,0 161,0 355 290 218 3 48 33 12 M30 24,53
150 168,3 170,5 355 290 218 3 48 33 12 M30 23,60
200 219,1 221,5 430 360 285 3 60 36 12 M33 42,84
250 273,0 276,5 505 430 345 3 72 39 12 M36 68,95
300 323,9 327,5 585 500 410 4 84 42 16 M39 103,42
350 355,6 359,5 655 560 465 4 95 48 16 M45 149,58
400 406,4 411,0 715 620 535 4 - 48 16 M45 -
500 508,0 513,5 870 760 615 4 - 56 20 M52 -
